Колесные диски - типы, маркировка

Типы дисков

Колесные диски делятся на две большие группы: стальные и сделанные из легких сплавов.

   1. Стальные диски
   2. Легкосплавные диски

Стальные диски, точнее, их части, штампуют из листа, а потом эти части соединяют сваркой. Получается предельно дешево и достаточно качественно — именно поэтому подавляющее большинство автомобилей на заводском конвейере оснащают стальными.

Достоинства:

+ невысокая цена;
+ довольно высокая прочность и возможность восстановления даже в случае очень сильного смятия закраин.

Недостатки:

- большая масса;
- невысокая точность изготовления (а значит, возможны проблемы с балансировкой) и устаревший дизайн;
- невысокая коррозионная стойкость, во многом обусловленная качеством покрытия. При этом самая низкая коррозионная стойкость у дисков, покрытых эмалью и электрофорезом.

Легкосплавные диски по многим свойствам лучше стальных. Они допускают любые игры с дизайном, у них высочайшая точность изготовления, они прекрасно отводят тепло от тормозного узла, но главное — они легкие (чем легче диски, тем меньше общая масса неподрессоренных частей автомобиля, а значит, тем лучше). Это общие достоинства. Уточненно же судить об их плюсах и минусах можно, лишь учитывая, каким способом и из какого именно сплава они сделаны — тут много нюансов, колесо колесу рознь.

По способу изготовления легкосплавные диски делятся на литые и кованые.

Литой диск имеет зернистую внутреннюю структуру металла, и в этом его основной минус: при долгой езде по колдобинам в металле идет процесс накопления микротрещин (невидимых и потому опасных), которые рано или поздно проявят себя — от сильного удара диск может расколоться.

Недостатки:

- литой диск требует серьезной защиты поверхности, без этого он быстро покрывается белесой оксидной пленкой и теряет товарный вид;
- литой диск довольно хрупкий: при очень сильном ударе раскалывается, что на высокой скорости чрезвычайно опасно. Чтобы обеспечить достаточную механическую прочность, приходится увеличивать толщину стенок, а это снижает столь желанный выигрыш в весе.

Кованый диск. Ковка обеспечивает исключительно высокую прочность и жесткость конструкции. Кованый диск держит сильнейшие удары; в крайнем случае он не лопается, как литой, а гнется без образования трещин, что, безусловно, безопаснее. Кроме того, он очень легкий. Сравните: стальной штампованный диск, допустим, для 7-й модели ВМW весит 9 кг, литой алюминиевый - 7,8 кг, а кованый алюминиевый - 6,8 кг. Помять его теоретически можно, но скорее разлетится подвеска, чем помнется закраина кованого колеса.
Коррозионная стойкость кованого диска значительно выше, чем литого, а значит, ниже требования к защите поверхности. Если бы не высокая стоимость, обусловленная сложностью технологии, кованые диски, наверное, давно бы вытеснили все остальные - по большинству характеристик кованым нет равных.
Льют и куют диски из алюминиевых и магниевых сплавов. Если расположить легкосплавные диски в порядке «от минуса к плюсу» по чисто техническим параметрам, то ряд будет таким: литой магниевый (легкий, но капризный, быстро растрескивается), литой алюминиевый (нормальный по совокупности качеств), кованый алюминиевый (прочный и легкий) и кованый магниевый (сверхпрочный и легкий). Но при выборе дисков, понятно, не только технические параметры играют роль. Советуем сразу отбросить крайности: магниевые диски, как литые, так и кованые, — большая редкость, их, как правило, делают только на заказ для спортивных машин.

Маркировка дисков.

На диске должно быть указано:

- Товарный знак или наименование производителя.
- Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен в 4-ю неделю 2007 года.
- Вылет колеса (некоторые американские фирмы почему-то игнорируют это требование; европейцы указывают вылет всегда).
– SAE, ISO, TUV - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам (по-русски ОТК, многие фирмы клеймят свою продукцию не сухими буквенно-цифровыми индексами, а птичками, цветочками и прочим художеством).
- Отдельное клеймо рентгеноконтроля (как правило, для литых, говорящее об отсутствии внутренних дефектов - раковин).
– MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг).

Кроме этого на диске может быть указано:

- PCD 100/4 – присоединительные размеры;
- MAX PSI 50 COLD – означает, что для данного диска давление в шине не должно превышать 50 футов на квадратный дюйм (3,5кгс/кв.см). словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
- Номер плавки.
- Способ производства. Если диск кованый - FORGED ("Кованый"). Эта надпись не предусмотрена никакими стандартами, выбивается на диске исключительно для престижа.

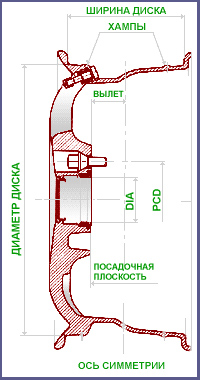

Полный размер, по которому специалист или Вы сами сможете понять, подходит данный диск на тот или иной автомобиль. Схема колесного диска выглядит следующим образом: 6,5JxR15 ET33 4*98 D58.1.

6,5 - ширина обода в дюймах. Стандартный ряд: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 и 7,0 дюймов; тюнинговые, спортивные и внедорожные машины могут иметь колеса и шире.
Использование как слишком широких, так и слишком узких дисков (относительно ширины профиля шины) нежелательно: нарушается проектный профиль шины (боковины либо сжаты закраинами обода, либо растянуты на нем), из-за чего ухудшаются ее ездовые характеристики - реакция на поворот, сопротивление уводу, боковая жесткость. Допустимое отклонение ширины обода от нормы составляет 0,5-1,0 дюйма для дисков с монтажным диаметром до 14 дюймов; и 1,0-1,5 дюйма - для дисков с диаметром 15 дюймов и более. Но лучше, конечно, брать диск точно под шину.

J - расшифровка этих символов довольно сложна. Эти символы служебные, они важны не для потребителя, а для производителя и продавца. Мы коротко коснемся их лишь потому, что, будучи внесенными в размерную надпись, они привлекают внимание покупателя и вызывают массу вопросов. Расшифровка - в каталогах. J - закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы, закругления и т.п.). В зависимости от конкретной конструкции может быть написано JJ, JK, K или L. H2 - закодированная информация о форме кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Конструкций хампов много. Есть простой хамп H (Hump), двойной H2, плоский FH (Flat Hump) ассиметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)... Иногда обходятся и без хампов; на ободе делают специальную полку SL (Special Ledge), параметры которой выверены так, что шина надежно держится, ни за что, кроме закраины обода, не "цепляясь".

15 - монтажный диаметр обода в дюймах. Стандартный ряд для легковых машин и внедорожников: 10, 12, 13, 14, 15, 16, 17, 18 и 19 дюймов.

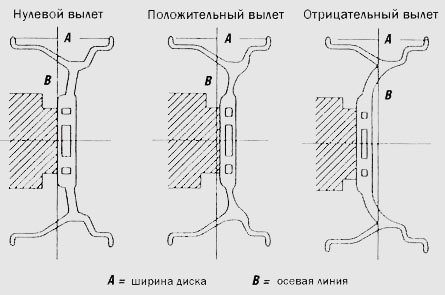

ET33 - вылет колеса в миллиметрах. Может обозначаться как OFFSET или DEPORT. Это расстояние между продольной плоскостью симметрии обода и крепежной (привалочной) плоскостью колеса. Вылет может быть нулевым, положительным (ступица диска выпячена наружу относительно середины обода) и отрицательным (ступица утоплена). Для каждой модели автомобиля вылет рассчитывается так, чтобы обеспечивались оптимальная устойчивость и управляемость машины, а также наименьшая нагрузка на подшипники ступиц. Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы - DEPORT, производители из других стран обычно пользуются английским OFFSET.

Установка на автомобиль дисков с нештатным вылетом:

- уменьшение вылета делает колею колес шире; хотя это немного и повышает устойчивость автомобиля и придает ему «стильный гоночный вид», но вместе с тем резко перегружает подшипники ступиц и подвеску.

- увеличение вылета, т.е. сужение колеи, как правило, невозможно - диск упрется в тормозные механизмы.

Для установки «неродных» дисков с неправильны выносом (но правильной сверловкой) необходимо наличие проставки между привалочной плоскостью диска и ступицей – для корректировки вылета.

4*98 - PCD (Pitch Circle Diameter). Цифра 4 - количество крепежных отверстий для болтов или гаек. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.

Поскольку отверстия крепления делают с солидным допуском в плюс по диаметру, можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров.

Например, на ступицу с PCD100/4 часто надевают колесо PCD98/4 (98 мм от 100 на глаз не отличишь). Это недопустимо. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия "уведет" и крепеж останется недотянутым или затянутым с перекосом - посадка колеса на ступицу будет неполной. На ходу такое колесо будет "бить", кроме того, не полностью затянутые гайки будут откручиваться сами собой.

При необходимости PCD можно рассчитать, измерив расстояние между центрами соседних отверстий (S). Это можно сделать обычной линейкой не снимая колеса с автомобиля.

У дисков с тремя крепёжными болтами (или гайками), для получения значения PCD, расстояние S нужно разделить на коэффициент 0.8658.

4 отверстия   PCD = S / 0,7071		5 отверстий   PCD = S / 0,5878		6 отверстий   PCD = S / 0,5

Существуют диски с большим количеством крепежных отверстий, что называется двойной сверловкой. Двойная сверловка 5x100/114,3 подразумевает, что на диске присутствует 10 отверстий, 5 из которых рассчитаны на сверловку 100, а 5 на сверловку 114,3. Устанавливать такие диски можно как на автомобили с размерами 5х100, так и на машины с дисками 5х114,3.

D58.1 - Диаметр центрального отверстия (DIA)

Диаметр центрального отверстия, который измеряется со стороны привалочной плоскости, должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сопряжение этих размеров обеспечивает предварительное центрирование колеса на ступице, что облегчает установку болтов. Окончательное центрирование осуществляется по коническим или сферическим поверхностям в отверстиях крепления диска колеса болтами или гайками.

При покупке «неродных» дисков центральное отверстие может оказаться больше положенного. Производители запчастей часто делают отверстие заведомо увеличенного диаметра и снабжают диск набором переходных колец, что позволяет использовать его на разных моделях автомобилей. Колесо в этом случае центрируют по PCD.

При установке колеса затягивайте элементы крепления в очередности, показанной на схеме.

4 отверстия			5 отверстий			6 отверстий
